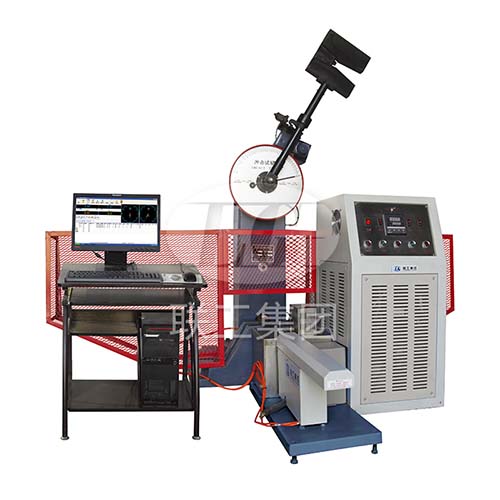

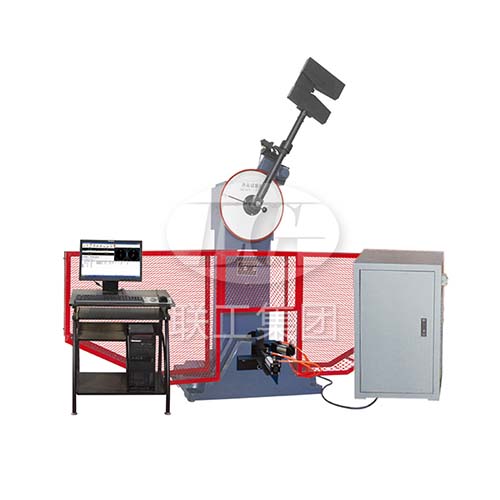

降弓装置专用冲击试验机
  • 降弓装置专用冲击试验机

降弓装置专用冲击试验机

联工研发的降弓装置专用冲击试验机用于测定铁路行业 电力机车受电弓滑板 浸金属碳滑板在动负荷下抵抗冲击的性能。操作简便,工作效率高,在连续做试样的冲击试验时更能体现其优越性。
一、简介
       TB-300型降弓装置专用冲击试验机用于测定铁路行业 电力机车受电弓滑板 浸金属碳滑板在动负荷下抵抗冲击的性能。本试验机按照国家标准GB/T3808-2002《摆锤式冲击试验机的检验》开发生产,按国标TBT 1842.2-2002 电力机车受电弓滑板 浸金属碳滑板(1) 对浸金属碳滑板材料进行冲击试验,试验机具有较大的冲击能量,冲击能量为300J。
二、主要技术规格
      1、冲击能量:300J
      2、度盘刻度范围及分度值
           能量范围:  0~300J         每小格分度值:  2J
      3、摆锤力值(冲击常数):
           能量范围:  0~300J           摆锤力值:  M=160.7695N·m
      4、摆锤预扬角:150°
      5、摆轴旋转中心至冲击点(试样中心)距离:750mm
      6、冲击速度:约5.2m/s
      7、试样支座跨距:720mm
      8、冲击刀:φ13mm
      9、主电机功率:250W
      10、试验机净重:550kg
      11、试验机外形尺寸:2124×600×1340mm
      12、电源:三相四线制  380V、50Hz
       联工
TB-300型降弓装置专用冲击试验机的试验原理是利用摆锤冲击前势能与冲击后所剩余势能之差在度盘上和液晶屏上显示出来的方式,得到所试验试样的吸收功。操作上采用手控盒及全触摸液晶屏双控制,操作简便,工作效率高,利用摆锤冲断试样后的剩余能量即可自动扬摆。在连续做试样的冲击试验时,更能体现其优越性。
